Opción ETA 1, se puede usar en hormigón fisurado y no fisurado
Diseño de clip más grueso, para una alta capacidad de carga
La gama más amplia utilizable en todas las áreas sísmicas C1 y C2
Diseño exclusivo de ajuste rápido y sencillo para acelerar la instalación
Gama de arandelas extragrandes, adecuadas para una amplia gama de aplicaciones
DESCRIPCIÓN DEL PRODUCTO

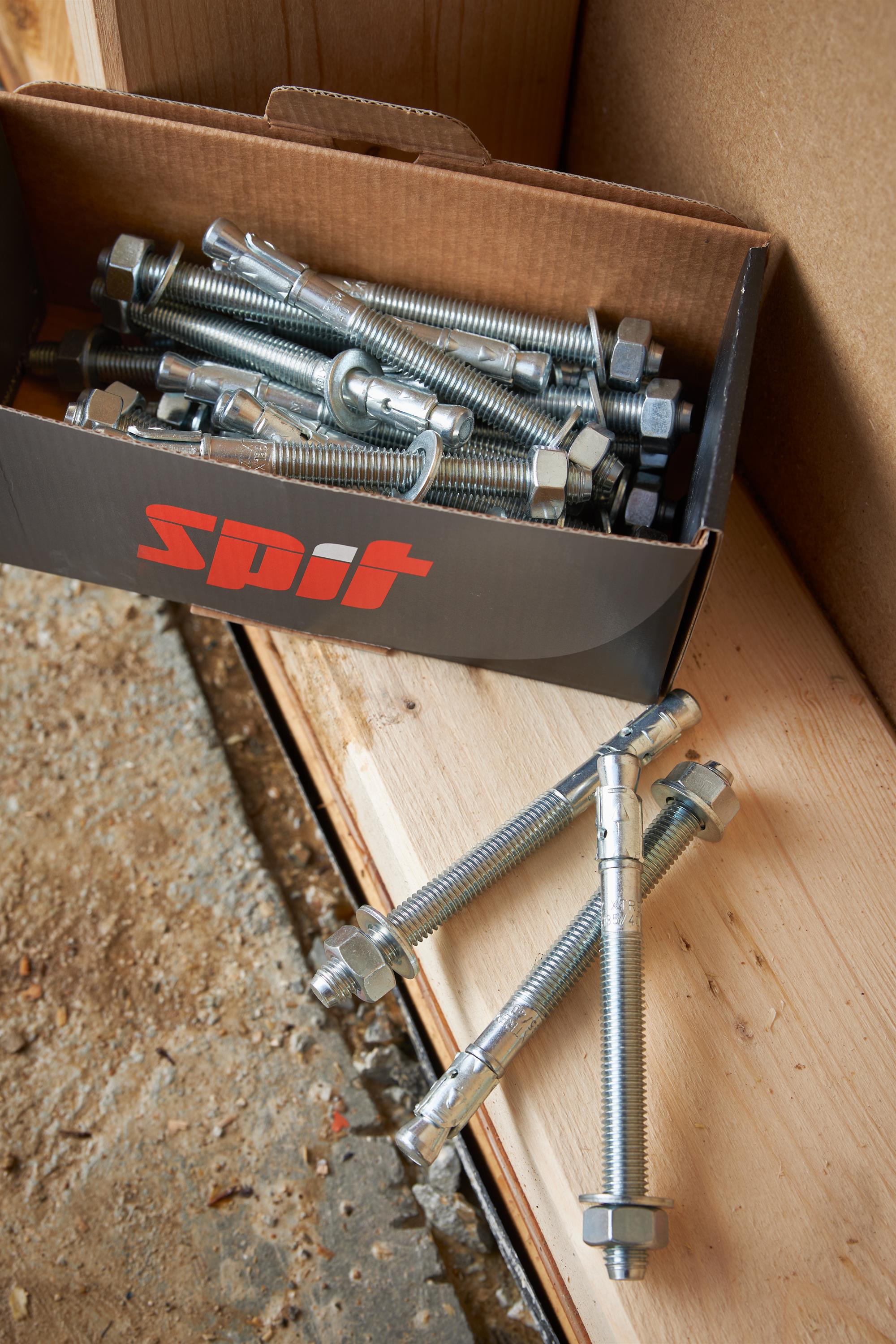

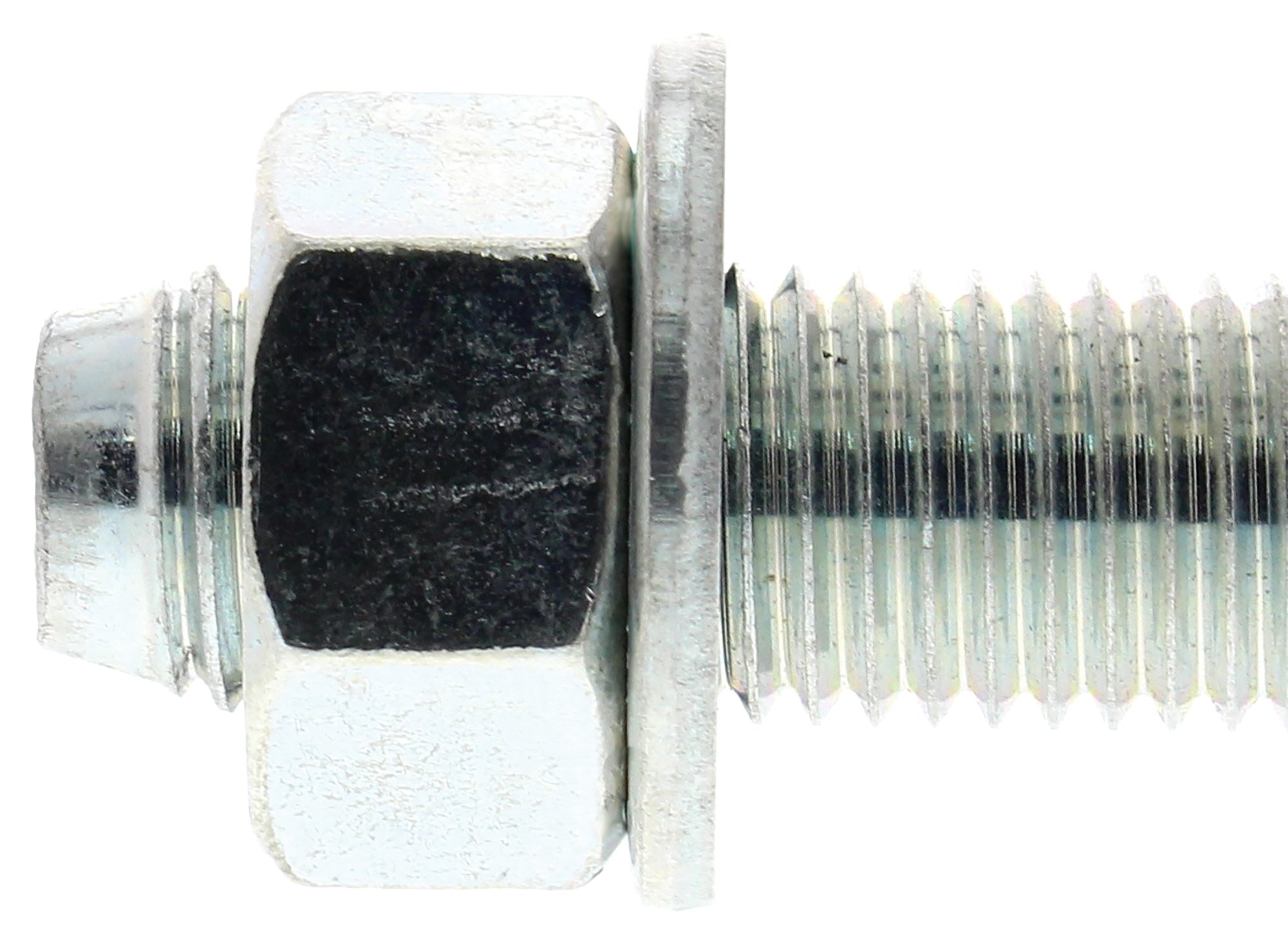

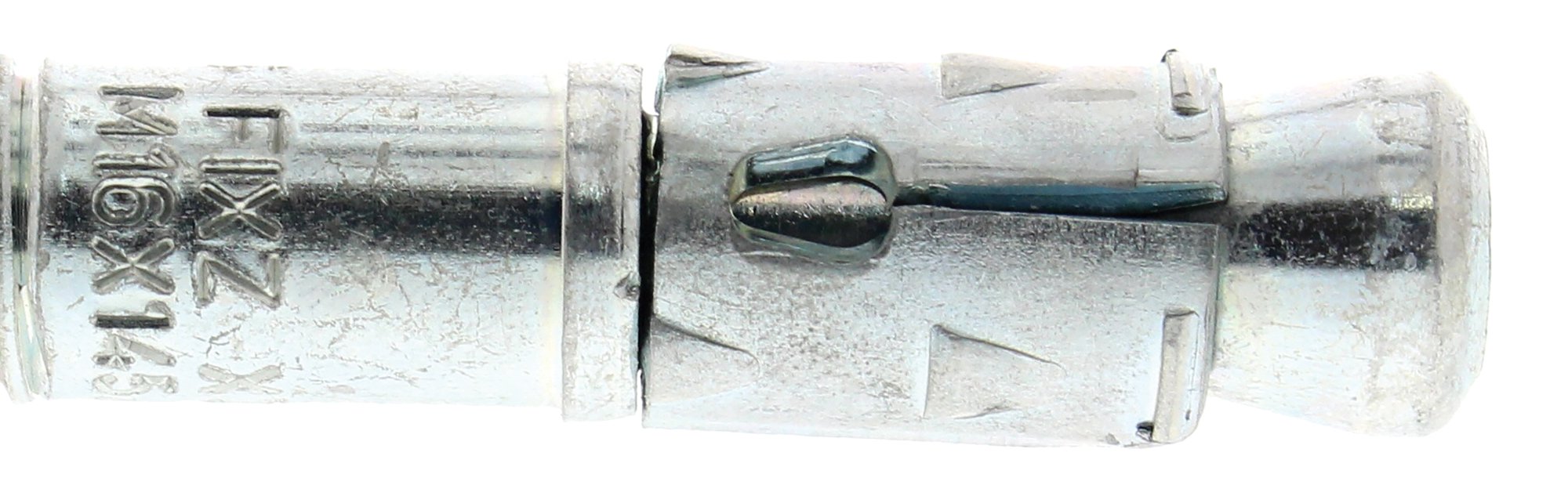

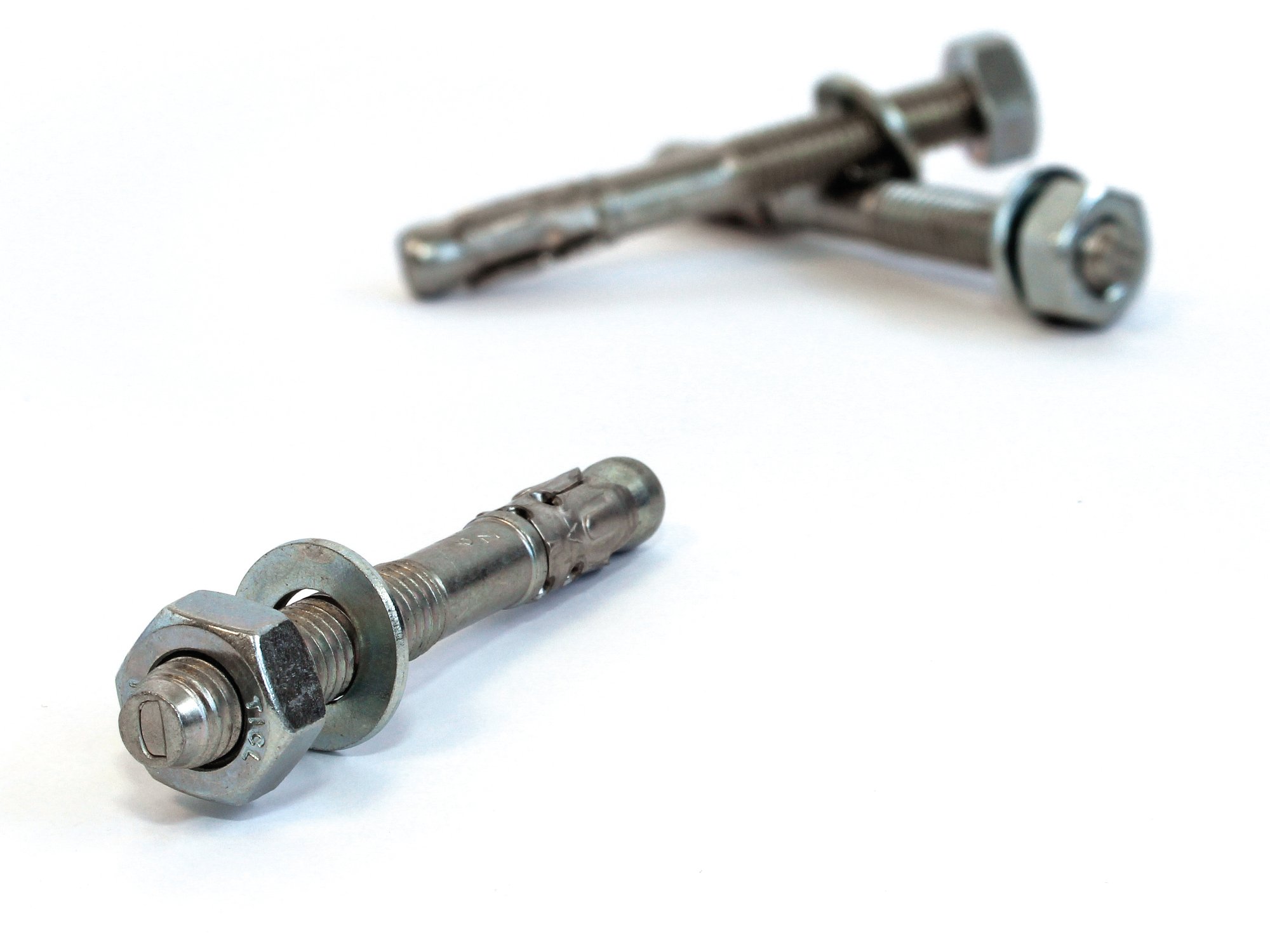

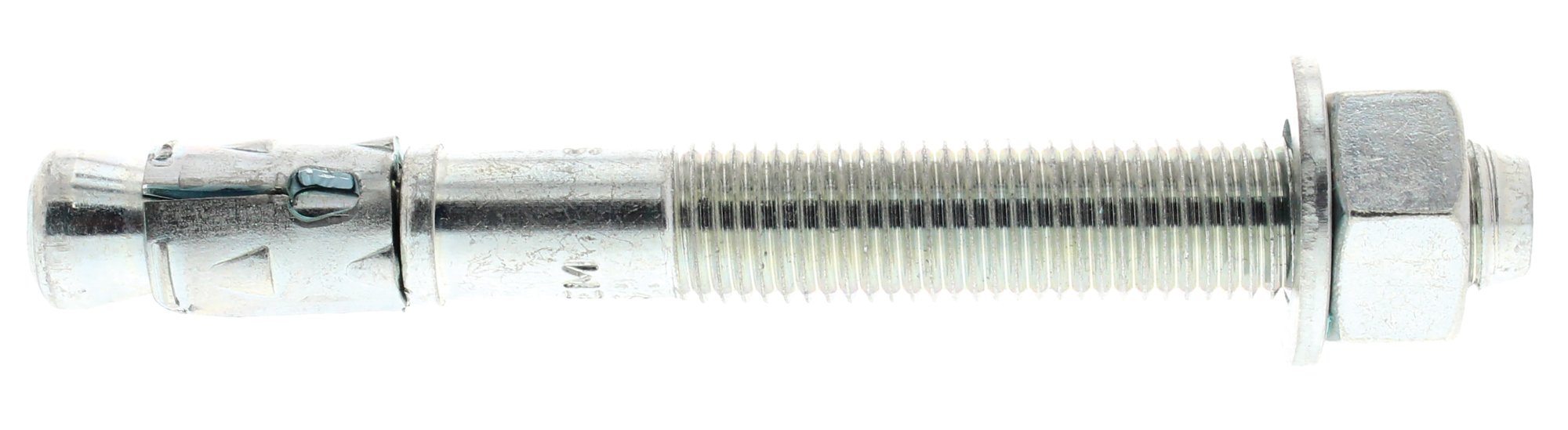

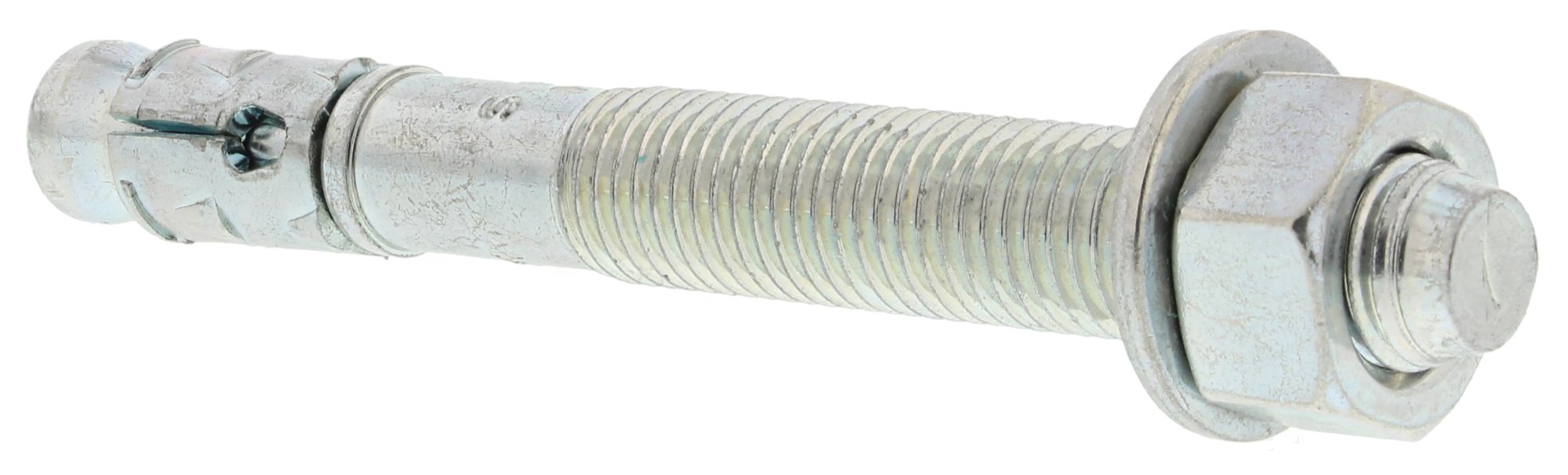

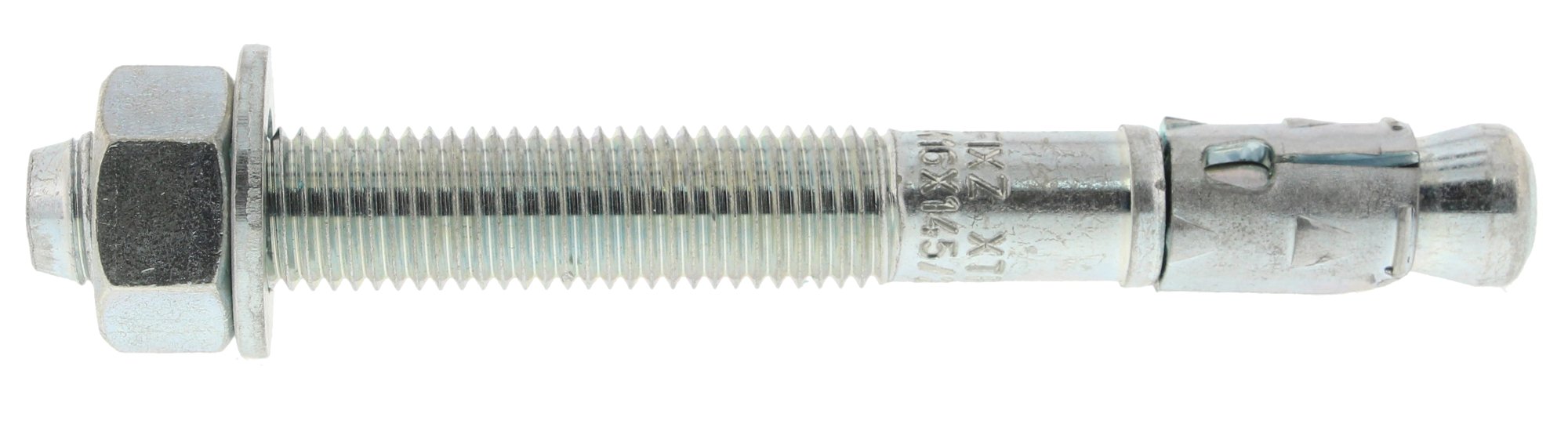

Anclaje perno metálico para hormigón fisurado y no fisurado y aplicaciones sísmicas
PROMESA DEL PRODUCTO
Anclaje de alta calidad con certificación ETA para aplicaciones críticas para la seguridad
VENTAJAS
Opción ETA 1, se puede usar en hormigón fisurado y no fisurado

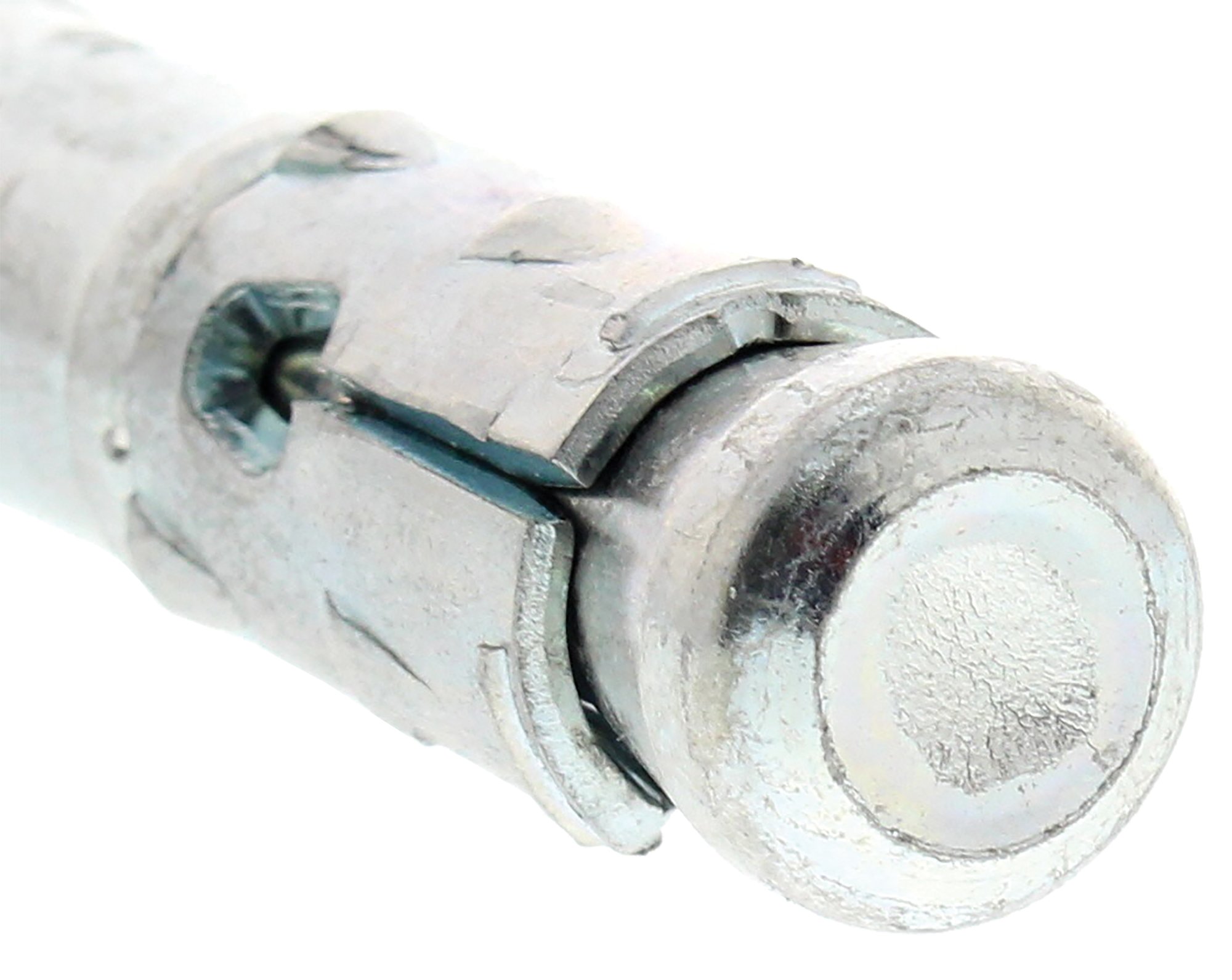

Diseño de clip más grueso, para una alta capacidad de carga
La gama más amplia utilizable en todas las áreas sísmicas C1 y C2
Diseño exclusivo de ajuste rápido y sencillo para acelerar la instalación
Gama de arandelas extragrandes, adecuadas para una amplia gama de aplicaciones
CERTIFICADO CE

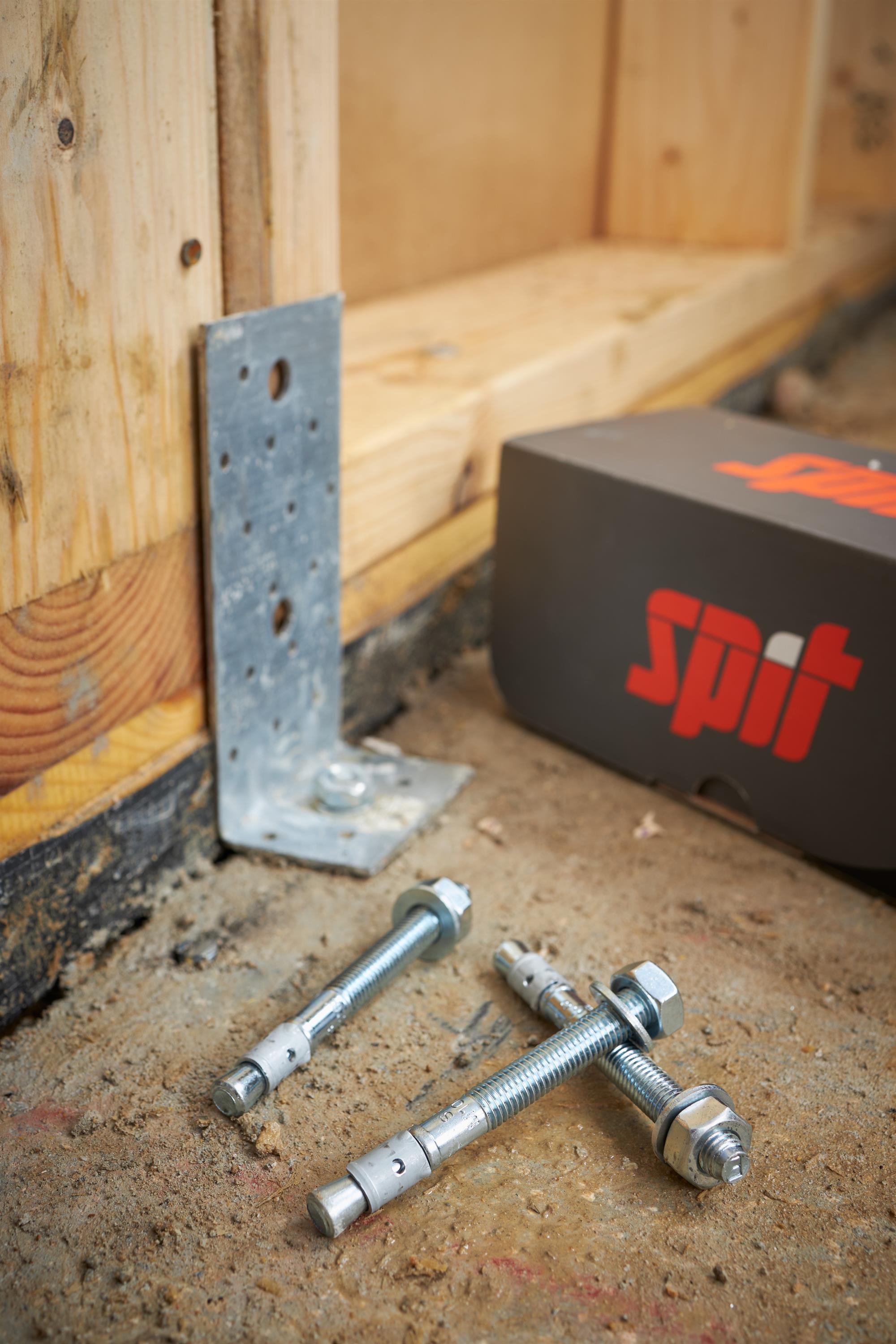

APLICACIONES
Construcción en acero
Líneas de vida

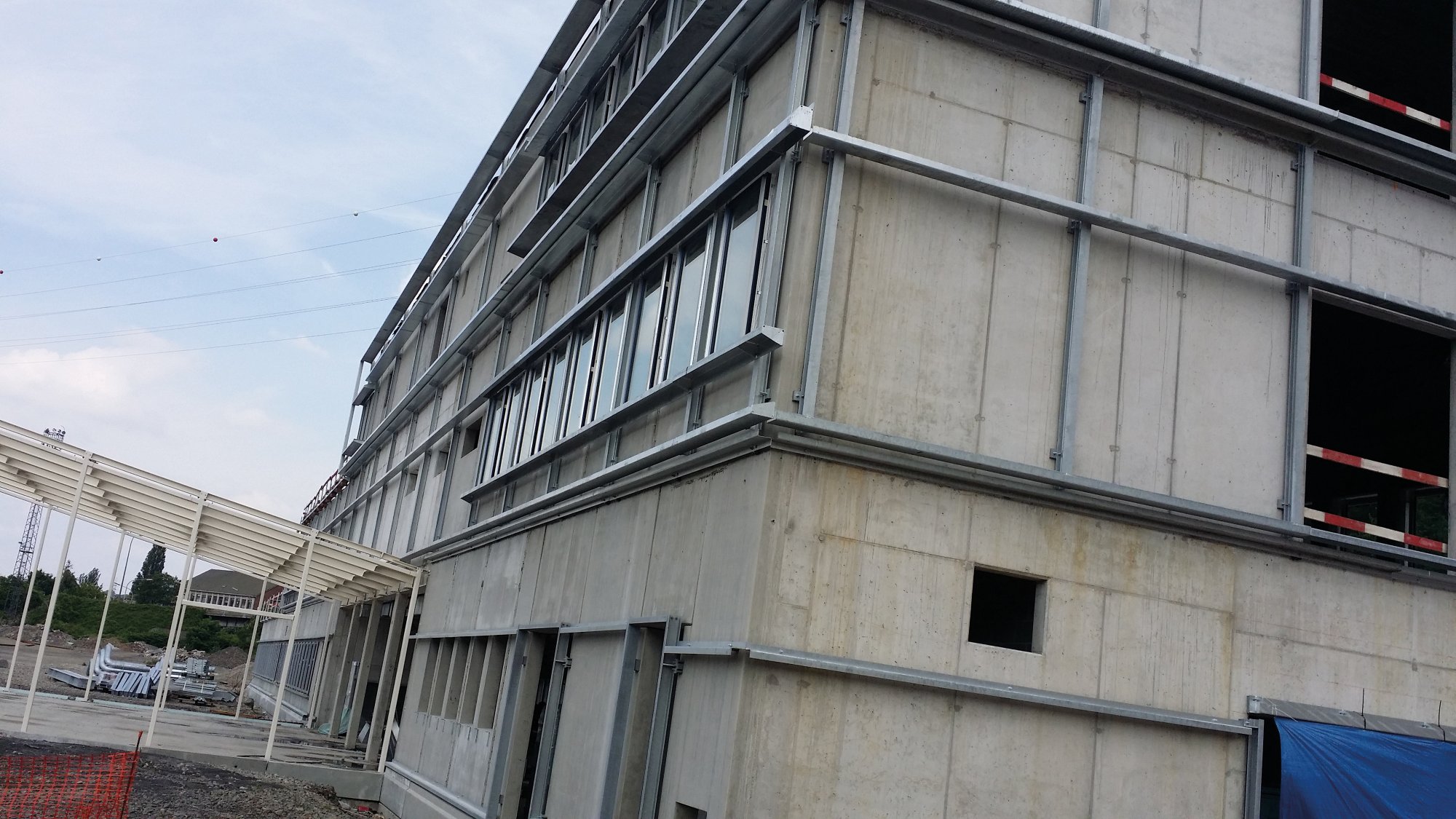

Muro cortina
Suspensión en vigas
Base de madera
HVAC
Construcción en madera
MATERIALES
Hormigón fisurado
Hormigón no fisurado
Listado de referencias
Referencia
Descripción
Designación
Ean
057779
FIX Z XTREM 12X180/85
FIX Z XTREM 12X180/85
3439510577790
057770
FIX Z XTREM 10X100/20
FIX Z XTREM 10X100/20
3439510577707
057771
FIX Z XTREM 10X120/40
FIX Z XTREM 10X120/40
3439510577714
057772
FIX Z XTREM 10X140/60
FIX Z XTREM 10X140/60
3439510577721
057773
FIX Z XTREM 10X160/80
FIX Z XTREM 10X160/80
3439510577738
057768
FIX Z XTREM 10X85/5
FIX Z XTREM 10X85/5
3439510577684
057769
FIX Z XTREM 10X90/10
FIX Z XTREM 10X90/10
3439510577691
057775
FIX Z XTREM 12X105/10
FIX Z XTREM 12X105/10
3439510577752
057776
FIX Z XTREM 12X115/20
FIX Z XTREM 12X115/20
3439510577769
057777
FIX Z XTREM 12X135/40
FIX Z XTREM 12X135/40
3439510577776
057781
FIX Z XTREM 16X145/25
FIX Z XTREM 16X145/25
3439510577813
057782
FIX Z XTREM 16X170/50
FIX Z XTREM 16X170/50
3439510577820
057783
FIX Z XTREM 16X180/60
FIX Z XTREM 16X180/60
3439510577837
057785
FIX Z XTREM 20X170/30
FIX Z XTREM 20X170/30
3439510577851
057786
FIX Z XTREM 20X200/60
FIX Z XTREM 20X200/60
3439510577868
057787
FIX Z XTREM 20X220/80
FIX Z XTREM 20X220/80
3439510577875
057766
FIX Z XTREM 8X120/60
FIX Z XTREM 8X120/60
3439510577660
057788
FIX Z XTREM 8x130/70
FIX Z XTREM 8x130/70
3439510577882
057763
FIX Z XTREM 8X65/5
FIX Z XTREM 8X65/5
3439510577639
057764
FIX Z XTREM 8X75/15
FIX Z XTREM 8X75/15
3439510577646
057765
FIX Z XTREM 8X90/30
FIX Z XTREM 8X90/30
3439510577653
057796
FIX Z XTREM 12x155/60
FIX Z XTREM 12x155/60
3439510577967
Información adicional referencia: (selecciona una referencia para ampliar información)
Designación: FIX Z XTREM 12X180/85 Ø perforación (mm): 12 mm Ø (mm): 12 mm Profundidad mínima de perforación (mm): 90 mm Longitud de fijación: 180 mm Espesor máx. pieza a fijar (mm): 105 mm Espesor mínimo material de soporte (mm): 140 mm Distancia mínima del borde (mm): 60 mm Distancia mínima entre elementos de fijación (mm): 60 mm Profundidad de anclaje máximo (mm): 70 mm Diámetro de paso: 14 mm Tipo de cabeza: Tuerca + arandela Esfuerzo de torsión: 60 N-m Dimensión Llave: 19 mm Profundidad de anclaje mínima: 50 mm
Designación: FIX Z XTREM 10X100/20 Ø perforación (mm): 10 mm Ø (mm): 10 mm Profundidad mínima de perforación (mm): 75 mm Longitud de fijación: 100 mm Espesor máx. pieza a fijar (mm): 40 mm Espesor mínimo material de soporte (mm): 120 mm Distancia mínima del borde (mm): 55 mm Distancia mínima entre elementos de fijación (mm): 55 mm Profundidad de anclaje máximo (mm): 60 mm Diámetro de paso: 12 mm Tipo de cabeza: Tuerca + arandela Esfuerzo de torsión: 45 N-m Dimensión Llave: 17 mm Profundidad de anclaje mínima: 40 mm
Designación: FIX Z XTREM 10X120/40 Ø perforación (mm): 10 mm Ø (mm): 10 mm Profundidad mínima de perforación (mm): 75 mm Longitud de fijación: 120 mm Espesor máx. pieza a fijar (mm): 60 mm Espesor mínimo material de soporte (mm): 120 mm Distancia mínima del borde (mm): 55 mm Distancia mínima entre elementos de fijación (mm): 55 mm Profundidad de anclaje máximo (mm): 60 mm Diámetro de paso: 12 mm Tipo de cabeza: Tuerca + arandela Esfuerzo de torsión: 45 N-m Dimensión Llave: 17 mm Profundidad de anclaje mínima: 40 mm
Designación: FIX Z XTREM 10X140/60 Ø perforación (mm): 10 mm Ø (mm): 10 mm Profundidad mínima de perforación (mm): 75 mm Longitud de fijación: 140 mm Espesor máx. pieza a fijar (mm): 80 mm Espesor mínimo material de soporte (mm): 120 mm Distancia mínima del borde (mm): 55 mm Distancia mínima entre elementos de fijación (mm): 55 mm Profundidad de anclaje máximo (mm): 60 mm Diámetro de paso: 12 mm Tipo de cabeza: Tuerca + arandela Esfuerzo de torsión: 45 N-m Dimensión Llave: 17 mm Profundidad de anclaje mínima: 40 mm
Designación: FIX Z XTREM 10X160/80 Ø perforación (mm): 10 mm Ø (mm): 10 mm Profundidad mínima de perforación (mm): 75 mm Longitud de fijación: 160 mm Espesor máx. pieza a fijar (mm): 100 mm Espesor mínimo material de soporte (mm): 120 mm Distancia mínima del borde (mm): 55 mm Distancia mínima entre elementos de fijación (mm): 55 mm Profundidad de anclaje máximo (mm): 60 mm Diámetro de paso: 12 mm Tipo de cabeza: Tuerca + arandela Esfuerzo de torsión: 45 N-m Dimensión Llave: 17 mm Profundidad de anclaje mínima: 40 mm
Designación: FIX Z XTREM 10X85/5 Ø perforación (mm): 10 mm Ø (mm): 10 mm Profundidad mínima de perforación (mm): 75 mm Longitud de fijación: 85 mm Espesor máx. pieza a fijar (mm): 25 mm Espesor mínimo material de soporte (mm): 120 mm Distancia mínima del borde (mm): 55 mm Distancia mínima entre elementos de fijación (mm): 55 mm Profundidad de anclaje máximo (mm): 60 mm Diámetro de paso: 12 mm Tipo de cabeza: Tuerca + arandela Esfuerzo de torsión: 45 N-m Dimensión Llave: 17 mm Profundidad de anclaje mínima: 40 mm
Designación: FIX Z XTREM 10X90/10 Ø perforación (mm): 10 mm Ø (mm): 10 mm Profundidad mínima de perforación (mm): 75 mm Longitud de fijación: 90 mm Espesor máx. pieza a fijar (mm): 30 mm Espesor mínimo material de soporte (mm): 120 mm Distancia mínima del borde (mm): 55 mm Distancia mínima entre elementos de fijación (mm): 55 mm Profundidad de anclaje máximo (mm): 60 mm Diámetro de paso: 12 mm Tipo de cabeza: Tuerca + arandela Esfuerzo de torsión: 45 N-m Dimensión Llave: 17 mm Profundidad de anclaje mínima: 40 mm
Designación: FIX Z XTREM 12X105/10 Ø perforación (mm): 12 mm Ø (mm): 12 mm Profundidad mínima de perforación (mm): 90 mm Longitud de fijación: 105 mm Espesor máx. pieza a fijar (mm): 30 mm Espesor mínimo material de soporte (mm): 140 mm Distancia mínima del borde (mm): 60 mm Distancia mínima entre elementos de fijación (mm): 60 mm Profundidad de anclaje máximo (mm): 70 mm Diámetro de paso: 14 mm Tipo de cabeza: Tuerca + arandela Esfuerzo de torsión: 60 N-m Dimensión Llave: 19 mm Profundidad de anclaje mínima: 50 mm
Designación: FIX Z XTREM 12X115/20 Ø perforación (mm): 12 mm Ø (mm): 12 mm Profundidad mínima de perforación (mm): 90 mm Longitud de fijación: 115 mm Espesor máx. pieza a fijar (mm): 40 mm Espesor mínimo material de soporte (mm): 140 mm Distancia mínima del borde (mm): 60 mm Distancia mínima entre elementos de fijación (mm): 60 mm Profundidad de anclaje máximo (mm): 70 mm Diámetro de paso: 14 mm Tipo de cabeza: Tuerca + arandela Esfuerzo de torsión: 60 N-m Dimensión Llave: 19 mm Profundidad de anclaje mínima: 50 mm
Designación: FIX Z XTREM 12X135/40 Ø perforación (mm): 12 mm Ø (mm): 12 mm Profundidad mínima de perforación (mm): 90 mm Longitud de fijación: 135 mm Espesor máx. pieza a fijar (mm): 60 mm Espesor mínimo material de soporte (mm): 140 mm Distancia mínima del borde (mm): 60 mm Distancia mínima entre elementos de fijación (mm): 60 mm Profundidad de anclaje máximo (mm): 70 mm Diámetro de paso: 14 mm Tipo de cabeza: Tuerca + arandela Esfuerzo de torsión: 60 N-m Dimensión Llave: 19 mm Profundidad de anclaje mínima: 50 mm
Designación: FIX Z XTREM 16X145/25 Ø perforación (mm): 16 mm Ø (mm): 16 mm Profundidad mínima de perforación (mm): 110 mm Longitud de fijación: 145 mm Espesor máx. pieza a fijar (mm): 45 mm Espesor mínimo material de soporte (mm): 170 mm Distancia mínima del borde (mm): 80 mm Distancia mínima entre elementos de fijación (mm): 90 mm Profundidad de anclaje máximo (mm): 85 mm Diámetro de paso: 18 mm Tipo de cabeza: Tuerca + arandela Esfuerzo de torsión: 110 N-m Dimensión Llave: 24 mm Profundidad de anclaje mínima: 65 mm
Designación: FIX Z XTREM 16X170/50 Ø perforación (mm): 16 mm Ø (mm): 16 mm Profundidad mínima de perforación (mm): 110 mm Longitud de fijación: 170 mm Espesor máx. pieza a fijar (mm): 70 mm Espesor mínimo material de soporte (mm): 170 mm Distancia mínima del borde (mm): 80 mm Distancia mínima entre elementos de fijación (mm): 90 mm Profundidad de anclaje máximo (mm): 85 mm Diámetro de paso: 18 mm Tipo de cabeza: Tuerca + arandela Esfuerzo de torsión: 110 N-m Dimensión Llave: 24 mm Profundidad de anclaje mínima: 65 mm
Designación: FIX Z XTREM 16X180/60 Ø perforación (mm): 16 mm Ø (mm): 16 mm Profundidad mínima de perforación (mm): 110 mm Longitud de fijación: 180 mm Espesor máx. pieza a fijar (mm): 80 mm Espesor mínimo material de soporte (mm): 170 mm Distancia mínima del borde (mm): 80 mm Distancia mínima entre elementos de fijación (mm): 90 mm Profundidad de anclaje máximo (mm): 85 mm Diámetro de paso: 18 mm Tipo de cabeza: Tuerca + arandela Esfuerzo de torsión: 110 N-m Dimensión Llave: 24 mm Profundidad de anclaje mínima: 65 mm
Designación: FIX Z XTREM 20X170/30 Ø perforación (mm): 20 mm Ø (mm): 20 mm Profundidad mínima de perforación (mm): 130 mm Longitud de fijación: 170 mm Espesor máx. pieza a fijar (mm): 30 mm Espesor mínimo material de soporte (mm): 200 mm Distancia mínima del borde (mm): 100 mm Distancia mínima entre elementos de fijación (mm): 100 mm Profundidad de anclaje máximo (mm): 100 mm Diámetro de paso: 22 mm Tipo de cabeza: Tuerca + arandela Esfuerzo de torsión: 160 N-m Dimensión Llave: 30 mm
Designación: FIX Z XTREM 20X200/60 Ø perforación (mm): 20 mm Ø (mm): 20 mm Profundidad mínima de perforación (mm): 130 mm Longitud de fijación: 200 mm Espesor máx. pieza a fijar (mm): 60 mm Espesor mínimo material de soporte (mm): 200 mm Distancia mínima del borde (mm): 100 mm Distancia mínima entre elementos de fijación (mm): 100 mm Profundidad de anclaje máximo (mm): 100 mm Diámetro de paso: 22 mm Tipo de cabeza: Tuerca + arandela Esfuerzo de torsión: 160 N-m Dimensión Llave: 30 mm
Designación: FIX Z XTREM 20X220/80 Ø perforación (mm): 20 mm Ø (mm): 20 mm Profundidad mínima de perforación (mm): 130 mm Longitud de fijación: 220 mm Espesor máx. pieza a fijar (mm): 80 mm Espesor mínimo material de soporte (mm): 200 mm Distancia mínima del borde (mm): 100 mm Distancia mínima entre elementos de fijación (mm): 100 mm Profundidad de anclaje máximo (mm): 100 mm Diámetro de paso: 22 mm Tipo de cabeza: Tuerca + arandela Esfuerzo de torsión: 160 N-m Dimensión Llave: 30 mm
Designación: FIX Z XTREM 8X120/60 Ø perforación (mm): 8 mm Ø (mm): 8 mm Profundidad mínima de perforación (mm): 65 mm Longitud de fijación: 120 mm Espesor máx. pieza a fijar (mm): 60 mm Espesor mínimo material de soporte (mm): 100 mm Distancia mínima del borde (mm): 50 mm Distancia mínima entre elementos de fijación (mm): 50 mm Profundidad de anclaje máximo (mm): 46 mm Diámetro de paso: 9 mm Tipo de cabeza: Tuerca + arandela Esfuerzo de torsión: 20 N-m Dimensión Llave: 13 mm
Certificaciones
Certificación: ETA MarkedHormigón fisurado (Opción1)FuegoSísmico C1 (Anejo E)
Datos packaging
Cantidad de contenido: 50.00 Unidad de contenido: Pieza Peso (kg): 2,2770 Largo (cm): 22,00 Ancho (cm): 9,70 Alto (cm): 9,80 Presentación: Caja
Datos logísticos
Unidad de entrega - código EAN: 33439510577661 Unidad de entrega - cantidad: 4 Unidad de entrega - peso (kg): 9,4130 Unidad de entrega - largo (cm): 29,50 Unidad de entrega - ancho (cm): 23,50 Unidad de entrega - alto (cm): 23,00 Unidad de preparación - código EAN: 63439510577662 Unidad de preparación - cantidad: 208 Unidad de preparación - peso (kg): 510,4760 Unidad de preparación - largo (cm): 120,00 Unidad de preparación - ancho (cm): 80,00 Unidad de preparación - alto (cm): 107,00 Clasificación Intrastat: 7318190090
Designación: FIX Z XTREM 8x130/70 Ø perforación (mm): 8 mm Ø (mm): 8 mm Profundidad mínima de perforación (mm): 65 mm Longitud de fijación: 130 mm Espesor máx. pieza a fijar (mm): 70 mm Espesor mínimo material de soporte (mm): 100 mm Distancia mínima del borde (mm): 50 mm Distancia mínima entre elementos de fijación (mm): 50 mm Profundidad de anclaje máximo (mm): 46 mm Diámetro de paso: 9 mm Tipo de cabeza: Tuerca + arandela Esfuerzo de torsión: 20 N-m Dimensión Llave: 13 mm
Certificaciones
Certificación: ETA MarkedHormigón fisurado (Opción1)FuegoSísmico C1 (Anejo E)
Datos packaging
Cantidad de contenido: 50.00 Unidad de contenido: Pieza Peso (kg): 2,4220 Largo (cm): 22,00 Ancho (cm): 9,70 Alto (cm): 9,80 Presentación: Caja
Datos logísticos
Unidad de entrega - código EAN: 33439510577883 Unidad de entrega - cantidad: 4 Unidad de entrega - peso (kg): 9,9930 Unidad de entrega - largo (cm): 29,50 Unidad de entrega - ancho (cm): 23,50 Unidad de entrega - alto (cm): 23,00 Unidad de preparación - código EAN: 63439510577884 Unidad de preparación - cantidad: 208 Unidad de preparación - peso (kg): 540,6360 Unidad de preparación - largo (cm): 120,00 Unidad de preparación - ancho (cm): 80,00 Unidad de preparación - alto (cm): 107,00 Clasificación Intrastat: 7318190090
Designación: FIX Z XTREM 8X65/5 Ø perforación (mm): 8 mm Ø (mm): 8 mm Profundidad mínima de perforación (mm): 65 mm Longitud de fijación: 65 mm Espesor máx. pieza a fijar (mm): 5 mm Espesor mínimo material de soporte (mm): 100 mm Distancia mínima del borde (mm): 50 mm Distancia mínima entre elementos de fijación (mm): 50 mm Profundidad de anclaje máximo (mm): 46 mm Diámetro de paso: 9 mm Tipo de cabeza: Tuerca + arandela Esfuerzo de torsión: 20 N-m Dimensión Llave: 13 mm
Certificaciones
Certificación: ETA MarkedHormigón fisurado (Opción1)FuegoSísmico C1 (Anejo E)
Datos packaging
Cantidad de contenido: 100.00 Unidad de contenido: Pieza Peso (kg): 2,8760 Largo (cm): 22,00 Ancho (cm): 9,70 Alto (cm): 9,80 Presentación: Caja
Datos logísticos
Unidad de entrega - código EAN: 33439510577630 Unidad de entrega - cantidad: 4 Unidad de entrega - peso (kg): 11,8090 Unidad de entrega - largo (cm): 29,50 Unidad de entrega - ancho (cm): 23,50 Unidad de entrega - alto (cm): 23,00 Unidad de preparación - código EAN: 63439510577631 Unidad de preparación - cantidad: 208 Unidad de preparación - peso (kg): 635,0680 Unidad de preparación - largo (cm): 120,00 Unidad de preparación - ancho (cm): 80,00 Unidad de preparación - alto (cm): 107,00 Clasificación Intrastat: 7318190090
Designación: FIX Z XTREM 8X75/15 Ø perforación (mm): 8 mm Ø (mm): 8 mm Profundidad mínima de perforación (mm): 65 mm Longitud de fijación: 75 mm Espesor máx. pieza a fijar (mm): 15 mm Espesor mínimo material de soporte (mm): 100 mm Distancia mínima del borde (mm): 50 mm Distancia mínima entre elementos de fijación (mm): 50 mm Profundidad de anclaje máximo (mm): 46 mm Diámetro de paso: 9 mm Tipo de cabeza: Tuerca + arandela Esfuerzo de torsión: 20 N-m Dimensión Llave: 13 mm
Certificaciones
Certificación: ETA MarkedHormigón fisurado (Opción1)FuegoSísmico C1 (Anejo E)
Datos packaging
Cantidad de contenido: 100.00 Unidad de contenido: Pieza Peso (kg): 3,1710 Largo (cm): 22,00 Ancho (cm): 9,70 Alto (cm): 9,80 Presentación: Caja
Datos logísticos
Unidad de entrega - código EAN: 33439510577647 Unidad de entrega - cantidad: 4 Unidad de entrega - peso (kg): 12,9890 Unidad de entrega - largo (cm): 29,50 Unidad de entrega - ancho (cm): 23,50 Unidad de entrega - alto (cm): 23,00 Unidad de preparación - código EAN: 63439510577648 Unidad de preparación - cantidad: 208 Unidad de preparación - peso (kg): 696,4280 Unidad de preparación - largo (cm): 120,00 Unidad de preparación - ancho (cm): 80,00 Unidad de preparación - alto (cm): 107,00 Clasificación Intrastat: 7318190090
Designación: FIX Z XTREM 8X90/30 Ø perforación (mm): 8 mm Ø (mm): 8 mm Profundidad mínima de perforación (mm): 65 mm Longitud de fijación: 90 mm Espesor máx. pieza a fijar (mm): 30 mm Espesor mínimo material de soporte (mm): 100 mm Distancia mínima del borde (mm): 50 mm Distancia mínima entre elementos de fijación (mm): 50 mm Profundidad de anclaje máximo (mm): 46 mm Diámetro de paso: 9 mm Tipo de cabeza: Tuerca + arandela Esfuerzo de torsión: 20 N-m Dimensión Llave: 13 mm
Certificaciones
Certificación: ETA MarkedHormigón fisurado (Opción1)FuegoSísmico C1 (Anejo E)
Datos packaging
Cantidad de contenido: 50.00 Unidad de contenido: Pieza Peso (kg): 1,8420 Largo (cm): 22,00 Ancho (cm): 9,70 Alto (cm): 9,80 Presentación: Caja
Datos logísticos
Unidad de entrega - código EAN: 33439510577654 Unidad de entrega - cantidad: 4 Unidad de entrega - peso (kg): 7,6730 Unidad de entrega - largo (cm): 29,50 Unidad de entrega - ancho (cm): 23,50 Unidad de entrega - alto (cm): 23,00 Unidad de preparación - código EAN: 63439510577655 Unidad de preparación - cantidad: 208 Unidad de preparación - peso (kg): 419,9960 Unidad de preparación - largo (cm): 120,00 Unidad de preparación - ancho (cm): 80,00 Unidad de preparación - alto (cm): 107,00 Clasificación Intrastat: 7318190090
Designación: FIX Z XTREM 12x155/60 Ø perforación (mm): 12 mm Ø (mm): 12 mm Profundidad mínima de perforación (mm): 90 mm Longitud de fijación: 155 mm Espesor máx. pieza a fijar (mm): 80 mm Espesor mínimo material de soporte (mm): 140 mm Distancia mínima del borde (mm): 60 mm Distancia mínima entre elementos de fijación (mm): 60 mm Profundidad de anclaje máximo (mm): 70 mm Diámetro de paso: 14 Tipo de cabeza: Tuerca + arandela Esfuerzo de torsión: 60 N-m Dimensión Llave: 19 mm Profundidad de anclaje mínima: 50 mm
